一、熱量表的選用



關于熱量表的選型問題，主要從三個方面來考慮，即使用壽命、精確度和便于安裝與維護。在選購熱量表時，應具體考慮下面幾個方面的問題：



1、熱量表的額定流量



目前在熱量表的選用上存在一個誤區，那就是根據熱量表的公稱口徑來選擇熱量表，正確方法是，根據熱量表的額定流量來選用。 熱量表國家標準CJ128-2000 第4．3．3 中規定： 熱量表的常用流量應符合GB/T778冷水水表的要求，最低一檔常用流量為0.6m3/h。常用流量與最小流量之比應為10、25、50或100。公稱直徑≤40mm的熱量表，其常用流量與最小流量之比必須采用50或100。



2、要考慮到安裝位置與安裝形式



根據不同的工程項目，有的熱量表是安裝在進水端，而有的是被安裝在回水端，還有的是被設計成豎式安裝。這樣就需要在采購熱量表時，首先要了解清楚感興趣的產品是否能滿足上述要求。如前文所述，有的熱量表是采用K系數法計算熱量，這樣的熱量表對安裝位置是有要求的，而有的熱量表是不能豎式安裝的。



3、不同的熱量表在使用壽命上差別很大



不同技術原理的熱量表在抗水銹，使用壽命，計量精度，抗雜質程度等方面的表現有很大的差別，下面詳細介紹不同的熱量表在這些方面的區別：



1）葉輪軸的耐磨程度：由于葉輪長期在水流的沖擊下工作，它的耐磨性能非常重要。單流束流量計的熱量表，流量計的水流是從單一方向直接沖擊葉輪的，形成葉輪單向受力，在經過一年到兩年的連續工作后，葉輪軸套很快就會被磨壞，導致流量計無法工作或精度下降。但是單流束流量計也有優點，它初期運行時的候靈敏度很高，樣品檢測的時候容易過通過，而且外觀體積小，視覺上容易使人接受。多流束流量計熱表，工作時水是被分成多股從四周均衡地推動葉輪轉動，從而大大地延長了流量計的使用壽命，至少可以用5-6年，不過，這只適用于無磁式熱量表，如果是其它原理的熱量表，還要考慮電池、干簧管的壽命，以及磁鐵吸附雜質等因素。



2）磁傳動裝置的影響：在機械式熱量表中除了無磁式熱量表以外，其它的熱量表中葉輪上都必須安裝一個磁環，那么：



A. 葉輪上的磁鐵吸附了水中大量的鐵屑、鐵銹等，并形成堆積。從而阻礙了葉輪的轉動，尤其是在停止供熱以后，大量的雜質就會變硬甚至固化，使葉輪在第二年供熱時不能轉動或很慢，從而大大降低流量計的精度。



B. 由于熱水對磁鐵具有消磁作用，所以長時間在熱水中工作以后，磁環的磁力會逐漸的減弱，從而使葉輪的轉動與齒輪間的偶和力下降，造成轉動不同步，使精度會逐漸下降。



C. 干簧管的影響：對于干簧管原理的熱量表來說，流量信號是靠干簧管把機械信號轉變成電信號的。很容易看出，隨著干簧管的簧片在工作中的一次次地彎曲和放松，干簧管的工作壽命和可靠程度是非常令人擔心的。還有一個缺點就是，隨著干簧管工作時間的延長，干簧管簧片的彈性強度也會改變，這樣原來調整好的磁性強度與干簧管吸合強度的配合就會變得不合適，也就是會出現水表指針轉一圈的時候，干簧管出現不吸合或全吸合的情況。這些問題在熱量表投入使用后的2-3年內很快就會發生。這一切都會影響熱量表的流量計量精度。



更要命的是一塊強磁鋼可以使干簧管永遠吸合，而無脈沖信號輸出。



D. 齒輪組的影響：有齒輪組的熱量表，葉輪的轉動情況需要帶動齒輪組，逐級偶合后轉變成電信號，因此，葉輪在轉動時阻力大，始動流量高，長時間運行磨損大，精度下降快。而采用無磁原理的熱量表的葉輪，其轉動情況由上方的探頭直接得到，葉輪的轉動無任何額外阻力，因此，始動流量低，精度高，適宜長期運行。



E. 磁場的影響：干簧管法和韋根傳感器法熱量表還有一個致弱點就是，極容易受到外部磁性物質的干擾。也就是當有人用一塊磁鐵靠近熱量表時，外部的磁場就干擾了內部的有磁計量元件的工作，使之不能工作，或變慢。這就給一些不良企圖的人有了可機會。



4、所選的熱量表是否適合現場條件



1）安裝空間：熱量表多安裝在樓層豎井（管道井）內，因此，熱量表的安裝尺寸相對小一些好，當然，安裝尺寸也取決于傳感器接入閥門的選擇。這樣的表無論是安在室內還是室外，都會節省建筑空間。有些情況下需要選擇可立式安裝的熱量表。



2）積算器的顯示部分是否可以靈活地調整角度。熱量表在一般情況下安裝空間都比較狹窄，而且熱量表的上方多有管道或有其它表，有些熱量表的安裝位置也高低不同，如果熱量表的顯示部分不能調整，會給日后的抄表工作帶來不便。



3）顯示菜單的顯示功能齊全。各種參數的顯示一目了然。熱量表的防水、防塵性能。熱量表的進水端一般都安裝有過濾器，而過濾器是要經常排污的，這難免會有水濺到熱量表上，而且一般管道井里的灰塵會很多，所以熱量表的防水、防塵性能也很重要。



二、 熱量表的安裝



熱量表的安裝位置一般有下面幾種情況：



1 安裝在一次系統中



2 安裝在二次系統中



3住宅中的分戶供暖系統中



4垂直供暖的分配系統中



無論在上述何種系統中，熱量表的流量傳感器和溫度傳感器的正確安裝與使用都直接影響到供熱計量的準確度，由于安裝不當所造成的計量誤差可以達到40%。由于一次系統和二次系統中安裝的熱量表多為大口徑總表，其中涉及到更復雜的專業技術，所以本文僅就分戶熱量表的安裝與施工加以介紹：



1、安裝環境的要求



1）電磁干擾，熱量表最容易受到干擾的部位來自傳感器和積算器之間的連接信號線，一般常出現的干擾源是50HZ的公頻電磁場，比如，繼電器、電機等。因此在安裝熱量表時，信號線與電源線的距離一定要在50MM以上，同時，積算器也應遠離上述干擾源。



2）溫度與濕度，熱量表的電子部分不能安裝在超過極限工作溫度、濕度的地方。



2、安裝位置的要求



1)熱量表的流量傳感器的安裝位置：應不會引起下列現象的發生：



A.旋渦流：旋渦流產生于空間彎頭，對表的危害極大。



B.脈動流：大多數由泵引起，所以熱量表的安裝應遠離水泵，并不得安裝在水泵的出口端。



C.氣泡：流量計絕對不能安裝在有氣泡產生的位置。熱量表的流量傳感器安裝方式一般有如下幾種安裝方式：



A：大多數表的安裝。



如因安裝空間限制，須要立式安裝時，必須選用立式流量計。



B、分體安裝



多用于空調系統的（冷）熱計量



C、有線遠程集中抄表安裝



(此安裝方式，熱表內不使用電池，改用外接有線電源)每個單元設一個表柜，可以不入戶抄表。單表有線距離采用“帕默瑞”方案，可達到1公里數據不丟失。



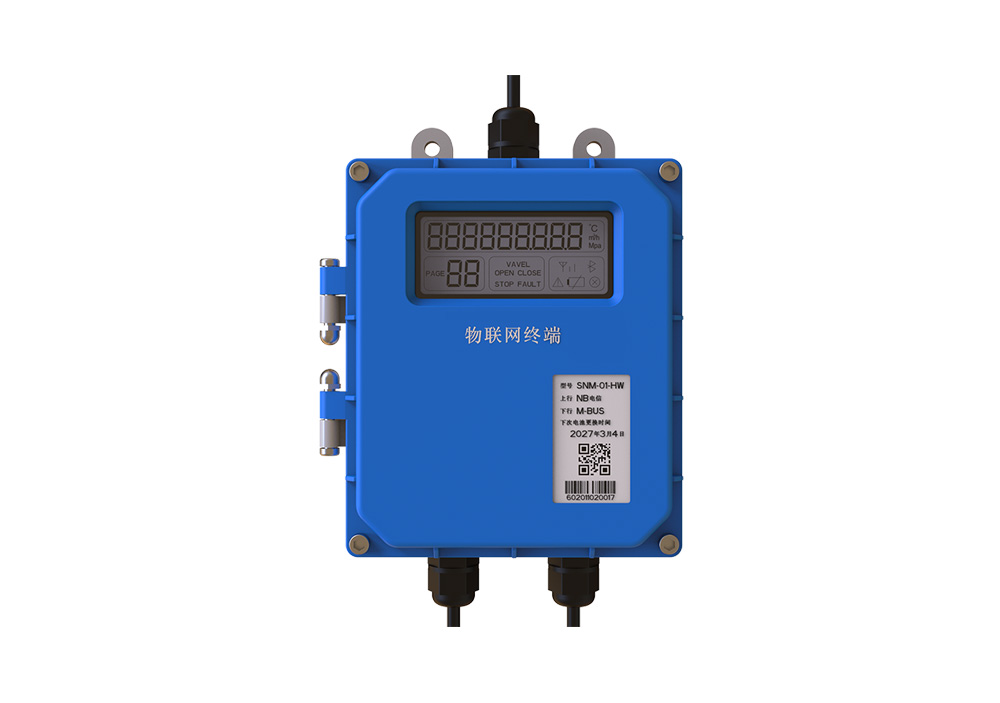

D、遠程集中抄表安裝



樓的每個單元設置一臺“遠程集中抄表器（放置在地下層）”和多臺“樓層分支器（放置在每個樓層的管井）”，從地下層到１４層拉一條４芯電纜，通過這條電纜將數據和供電（供電電壓直流１２Ｖ，不存在安全性方面的問題）都匯集到“集中抄表器”，構成一個總線結構的分戶熱計量抄表系統。可以很方便地將“集中抄表器”中的數據遠送到物業管理中心，構成計算機網絡管理系統，實現預付費，交多少費用多少熱，構成熱計量遠程控制系統。



E、四表聯合出戶安裝



目前，許多數體統集成商都承諾可以做到四表遠傳出戶管理，但在實踐中多無經驗，需參照建設部行業標準JG/T162-2004《住宅遠傳抄表系統》。另外，歐洲或國內均無MBS上位機可選，因此，在選用MBS通訊端口和協議時應注意這個問題。要重點要考證系統集合成商提供的硬件內的通訊程序是否能夠真正做到正確通訊。



3)熱量表的溫度傳感器的安裝位置：熱量表的溫度傳感器的安裝位置對于熱量表的計量精度也有很大的影響，正確的安裝位置應該是，使溫度探頭處于管道中流速最大的位置，同時還應對安裝探頭的地方進行保溫處理。對于長型探頭，如果需要斜著安裝，則探頭方向必須向著水流的方向安裝，而且必須把探頭安裝在保護套內。



3、施工要求



1）清洗，系統管路在安裝熱量表前應進行徹底清洗（吹掃），以保證管道中沒有污染物和雜質。



2）溫度探頭的安裝位置要進行保溫處理，如果溫度傳感器出現損壞，要對兩支溫度傳感器同時進行更換。



3）流量傳感器的方向不能接反，而且前后管徑要與流量計一致。
